Application : traiter la matière première dans des usines d'alimentation animale
Ce moulin à marteaux est équipé d'un moteur électrique et convient pour le broyage du maïs, du soja, du blé et des céréales. Il est particulièrement adapté à la pulvérisation des porcelets, de l'alimentation pour poissons, de la volaille et de l'alimentation pour le bétail. Il est largement utilisé dans le traitement des aliments pour animaux, la brasserie, l'industrie chimique et biologique.
Le broyeur à marteaux à chute d'eau est un équipement de concassage avancé qui intègre un concassage à haute efficacité, une faible consommation d'énergie et un fonctionnement intelligent. Il est largement utilisé dans des industries telles que l'alimentation animale, les céréales et la transformation des huiles, l'alimentation, la pharmacie et la chimie, pour le concassage fin de divers matériaux granulaires, en blocs et fibreux. La chambre de concassage unique en forme de goutte d'eau optimise la trajectoire d'écoulement des matériaux et améliore considérablement l'efficacité du concassage et l'uniformité du produit, en faisant l'équipement central des systèmes de concassage modernes à grande échelle.
Caractéristiques structurelles et détails de conception du moulin à marteaux à gouttes d'eau
✅ Chambres de concassage en forme de goutte d'eau : réduisent les zones mortes du flux d'air, augmentent la surface de concassage efficace et améliorent la vitesse de traitement par rapport aux chambres rondes traditionnelles.
✅ Rotor équilibré avec précision : L'arbre principal subit un équilibrage dynamique, garantissant un fonctionnement en douceur, des vibrations minimales et un faible bruit, prolongeant ainsi de manière significative la durée de vie des roulements et de la machine.
✅ Plaque de frappe et écran réglables : La position de la plaque de frappe peut être ajustée en fonction des propriétés du matériau, ce qui optimise le parcours de concassage et améliore la finesse et l'uniformité des produits concassés.

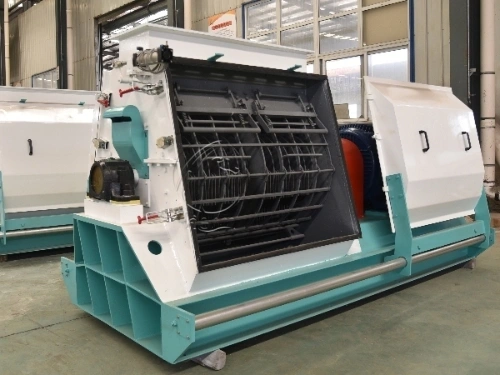

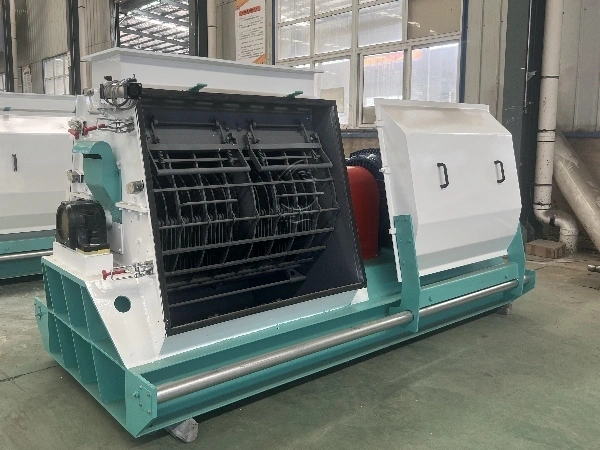

✅ Porte de maintenance à ouverture rapide : La porte latérale adopte un design à ouverture rapide, facilitant l'entretien et le remplacement des écrans et des marteaux, ce qui permet de gagner du temps et de la main-d'œuvre.
✅ Système de changement d'écran pneumatique optionnel : Permet un changement rapide entre différentes tailles d'écran grâce à des cylindres pneumatiques, améliorant la flexibilité de la production.
✅ Marteaux et cribles résistants à l'usure : les pièces d'usure critiques sont fabriquées en acier allié haute résistance et subissent un traitement thermique spécial, améliorant la résistance à l'usure de plus de 30 %.
✅ Système d'interverrouillage de sécurité : Empêche le démarrage du moteur si la porte de maintenance n'est pas correctement fermée, garantissant la sécurité opérationnelle.
✅ En ajustant l'écart entre le marteau et l'écran, un concassage grossier et fin peut être réalisé, ce qui rend une machine polyvalente.

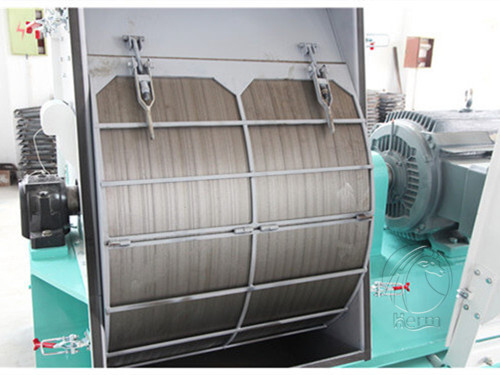

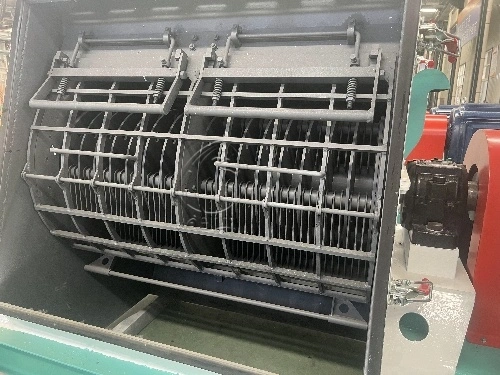

✅ Le mécanisme de ressort de compression élastique peut comprimer rapidement l'écran, ce qui facilite le remplacement de l'écran et garantit une étanchéité fiable.
✅ Le nourrisseur à séparation magnétique à turbine est conçu pour intégrer l'alimentation, l'alimentation en air et l'élimination des impuretés, et la vitesse d'alimentation est variable et réglable.
Avantages du produit du moulin à marteaux à chute d'eau
✅ Haute production, faible consommation d'énergie : Augmente la production de 15 % à 30 % dans les mêmes conditions de puissance, et réduit la consommation d'énergie par tonne de 10 % à 15 %.

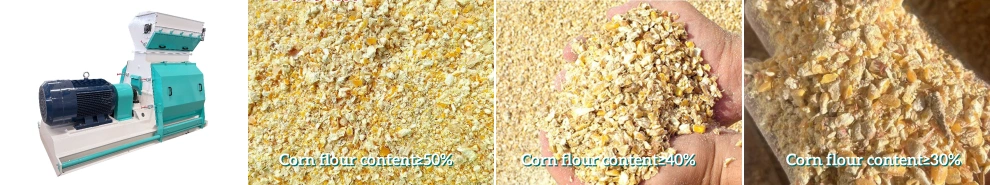

✅ Finesse contrôlable : La taille des particules peut être ajustée de manière flexible en changeant les tamis avec différents diamètres de trous, répondant à diverses exigences de production.
✅ Grande adaptabilité : Convient aux matériaux ayant des teneurs en humidité et des niveaux de dureté différents, particulièrement efficace pour les grains et les matériaux riches en fibres.
✅ Structure compacte, petite empreinte : facilite la disposition flexible dans les projets neufs et rénovés.
✅ Taux de défaillance et coût de maintenance faibles : des composants principaux durables prolongent les cycles de remplacement des pièces d'usure, réduisant ainsi les temps d'arrêt et les coûts de maintenance.
✅ Système de contrôle intelligent optionnel : prend en charge la surveillance en temps réel des paramètres opérationnels, les alarmes de panne et l'enregistrement des données, permettant un contrôle centralisé et des mises à niveau pour une usine intelligente.
Principe de fonctionnement du broyeur à marteaux à chute d'eau
Le broyeur à marteaux à chute d'eau fonctionne grâce à la rotation à grande vitesse des marteaux, générant de fortes forces d'impact, de cisaillement et de friction pour écraser les matériaux. Lorsqu'ils pénètrent dans la chambre de concassage par l'orifice d'alimentation, ils sont frappés par les marteaux en rotation et rapidement pulvérisés. Les matériaux subissent de multiples impacts, cisaillements et pressions dans la chambre. Les particules fines sont évacuées à travers le tamis, tandis que les particules trop grosses sont écrasées jusqu'à atteindre la taille de particule souhaitée.
La conception de la chambre de concassage en forme de goutte d'eau réduit efficacement la résistance à l'écoulement de l'air, améliore la distribution des matériaux, augmente l'efficacité du concassage, diminue la consommation d'énergie et réduit l'usure du marteau.
✅Q1. Pour quels types de matériaux le moulin à marteaux à chute d'eau est-il adapté ?
A: Il est adapté à divers matériaux granulaires, en blocs et fibreux tels que le maïs, le blé, le tourteau de soja, le tourteau de graines de coton, la poudre d'herbe, la paille et la sciure de bois.
✅Q2. Comment choisissez-vous la taille de trou d'écran appropriée ?
A: La taille du trou de l'écran dépend de la taille de particule finie requise.
Pour l'alimentation du bétail et de la volaille : les tamis Ø2,5-Ø4,0 mm sont courants.
Pour l'alimentation aquatique : des tailles plus fines telles que Ø0,8-Ø2,0 mm sont recommandées.
Nous pouvons fournir des recommandations professionnelles en fonction des besoins des clients.
✅Q3. Comment réduire la consommation d'énergie pendant le fonctionnement ?
A: Sélectionner le modèle et la taille d'écran appropriés, assurer une opération en charge maximale, maintenir les marteaux bien affûtés et garder les écrans dégagés peut réduire considérablement la consommation d'énergie.
✅Q4. Quel est le cycle de remplacement typique des pièces d'usure ?
A: La durée de vie des marteaux et des tamis dépend du type de matériau et de l'intensité de production.
Les marteaux à haute résistance à l'usure durent généralement plus de 1 000 heures de fonctionnement.
Les grilles peuvent durer de 600 à 800 heures. Des inspections régulières et des remplacements en temps voulu prolongent la durée de vie globale de l'équipement.
✅Q5. La machine prend-elle en charge le contrôle intelligent ?
A: Oui, nous proposons des systèmes de contrôle PLC intelligents optionnels qui prennent en charge la surveillance en temps réel, les alarmes de panne, l'enregistrement des données de production et l'intégration dans les systèmes de gestion d'usine intelligente.
Histoires de réussite de clients | Application du moulin à marteaux à chute d'eau

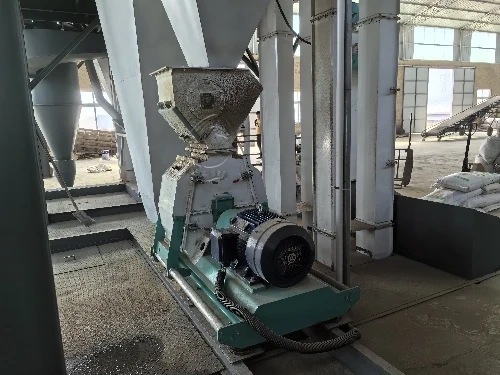

✅ Cas 1 : Grande usine d'aliments pour le bétail et la volaille (60 000 tonnes/an)
Échelle du projet : Production annuelle de 60 000 tonnes d'aliments pour le bétail et la volaille
Équipement configuré : 1 unité de broyeur à marteaux à chute d'eau SFSP60×60
Résultats de la candidature:
Depuis sa mise en service, la machine a fonctionné de manière fiable avec une capacité réelle de 5 à 10 tonnes/heure. La consommation d'énergie par tonne de matériau a été réduite de 12 %, réduisant ainsi considérablement les coûts d'exploitation. Le matériau concassé a atteint une excellente uniformité des particules, améliorant le taux de formation des granulés et augmentant la qualité globale de l'alimentation. L'efficacité globale de la production a augmenté de plus de 20 %, aidant le client à atteindre des opérations à haute efficacité et à faible consommation d'énergie.
✅ Cas 2 : Grande usine d'alimentation pour volailles (100 000 tonnes/an)
Échelle du projet : production annuelle de 100 000 tonnes d'aliments granulés pour volailles
Équipement configuré : 1 unité de broyeur à marteaux à chute d'eau SFSP60×80 de grande taille
Résultats de la candidature :
L'équipement a fonctionné de manière stable, atteignant une capacité par machine unique de 8 à 20 tonnes/heure. La consommation d'énergie par tonne de matériau a été réduite de 13 %.
Le matériau finement broyé et uniformément réparti a considérablement amélioré l'efficacité du granulat et la cohérence du produit.
L'efficacité globale de la ligne a augmenté de plus de 20 %, améliorant grandement la capacité de production et raccourcissant le cycle de retour sur investissement.
✅ Cas 3 : Minoterie de nourriture pour volailles ultra-grande (200 000 tonnes/an)
Échelle du projet : production annuelle de 200 000 tonnes d'aliment granulé pour volailles
Équipement configuré : 1 unité de broyeur à marteaux à chute d'eau SFSP60×100 de grande taille
Résultats de la candidature:
Fonctionnant dans des conditions de production continue à haute intensité, la machine a maintenu des performances stables avec une capacité de 10 à 30 tonnes/heure, dépassant les normes de l'industrie. La structure optimisée de la chambre à gouttes d'eau a permis de réduire efficacement la consommation d'énergie par tonne de 14 %, atteignant des résultats remarquables en matière d'économie d'énergie. Le matériau finement et uniformément broyé a considérablement amélioré le taux de formation des granulés, amélioré la digestibilité de l'aliment et augmenté la qualité globale de l'alimentation. L'efficacité de la ligne de production complète a augmenté de plus de 20 %, permettant une production d'aliments à grande échelle, à faible consommation d'énergie et à forte valeur ajoutée.

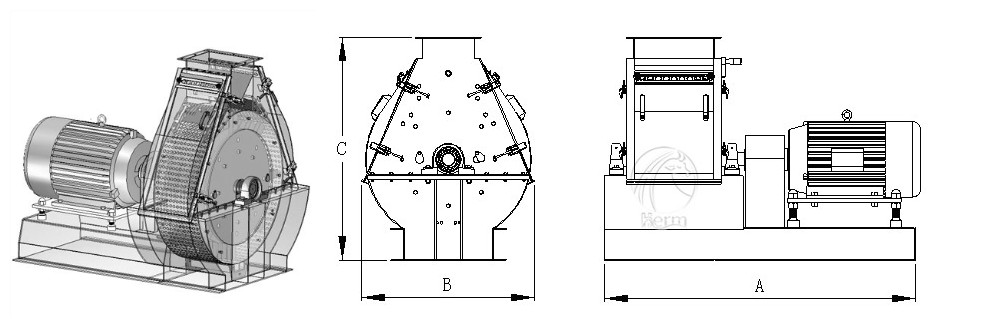

Paramètres techniques du moulin à marteaux à chute d'eau
